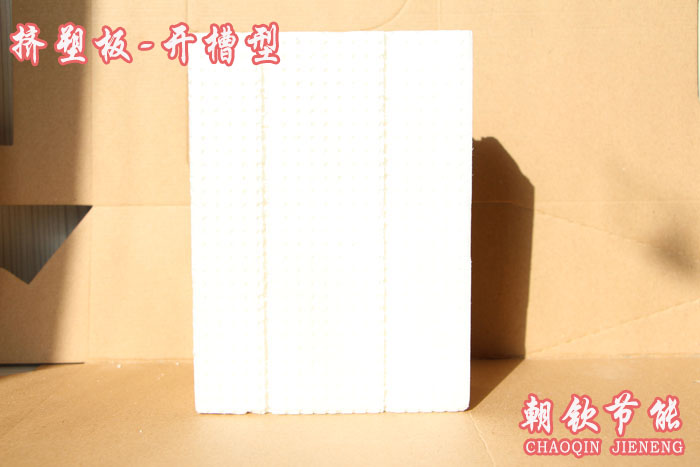

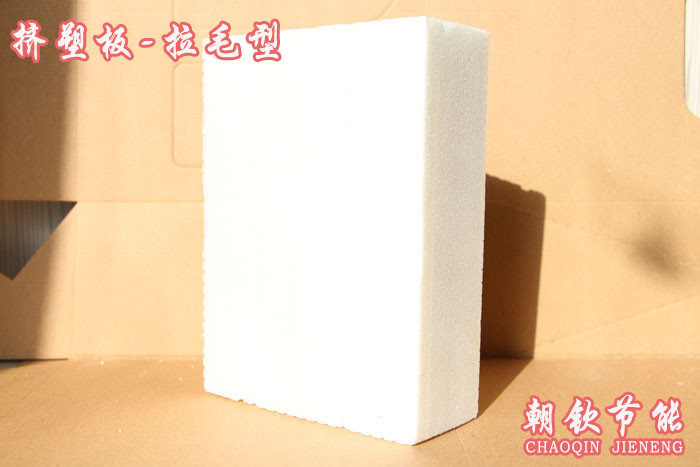

科學技術是第一生產力，對于建筑外保溫工程來說，擠塑板使用方法及施工工藝是關鍵，擠塑板作為重要的建筑保溫材料，其先進性對建筑保溫性來說極其重要。 　　擠塑板是一種硬質擠塑苯乙烯保溫隔熱材料，是以聚苯乙烯樹脂為原料加上其他的原輔料與聚合物，通過特殊工藝加熱混合同時注入催化劑，然后連續擠塑壓出成型而制造的硬質泡沫塑料板，產品表面平整、光滑。XPS擠塑板具有完美的閉孔蜂窩結構，這種結構讓擠塑保溫板有極低的吸水性（幾乎不吸水）、低熱導系數、高抗壓性、抗老化性（正常使用幾乎無老化分解現象）。   擠塑保溫板使用方法： 　　1、XPS板必須確保在自然環境條件下陳化滿足42天的要求，如工期較緊，則應采取在60℃蒸汽養護條件下陳化5天的備用措施。以免因XPS板陳化期不足，導致上墻后繼續收縮，造成抗裂保護層及裝飾面層開裂、翹曲、變形。 　　2、XPS板粘貼時，平整度調整應采用橡皮錘敲擊的方式，不得采用上下、左右錯動的方式調整，以免因擠塑板的錯動致使粘結劑溢進板間的縫隙內，形成冷橋，將對外保溫系統的保溫效果造成較大的負面影響。 　　3、XPS板粘貼施工時，為保證陽角的垂直度，在陽角處施工時，應使XPS板適當超出墻面一定距離，待XPS板全部貼貼完后，再進行統一彈線后切割，并打磨平整。 　　4、XPS板表面打磨完畢后，平整度應控制在3mm/2m以內，不得利用防護面層和飾面層來彌補保溫板的不平整，以免使抗裂保護層砂漿局部過厚而存在開裂隱患。 　　5、溫度低于5℃或高于38℃不宜施工，雨天或5級風力以上不宜施工。

  擠塑保溫板施工工藝： 　　粘貼XPS擠塑板之前，應先根據伸縮縫設計，在基層墻面上彈出伸縮縫的控制線。 　　XPS板膠粘劑應控制用量，以15x15的方齒抹灰刀成約45度角刮過XPS板面，拉出灰條?；覘l之間的保溫板面上不要留膠，粘貼面積應≥板面面積的80%。個別平整度差的地方應采用點粘法施工，以控制每團膠的厚度來解決其所對應墻體處的不平整，粘貼面積應≥板面面積的80%。 　　XPS板應錯縫粘貼，陽轉角部位應相互錯搭，且保證保溫板的側面縫隙不得留有膠粘劑，以免形成冷橋。XPS板拼接縫≥4mm時，應采用XPS薄板條嵌填；如板間拼縫＜4mm時，應采用發泡膠填充，填充時發泡膠必須盡量深入縫隙,并稍凸出于墻面，干燥前不得用手去抹。 　　同時，XPS板施工過程中產生的板面缺陷也應采用發泡劑修補。發泡膠干燥后（約30分鐘即可干燥）用美工刀割去凸出于墻面部分，然后用打磨板磨去板縫處的不平整，使整個保溫墻面的平整度≤3mm。
